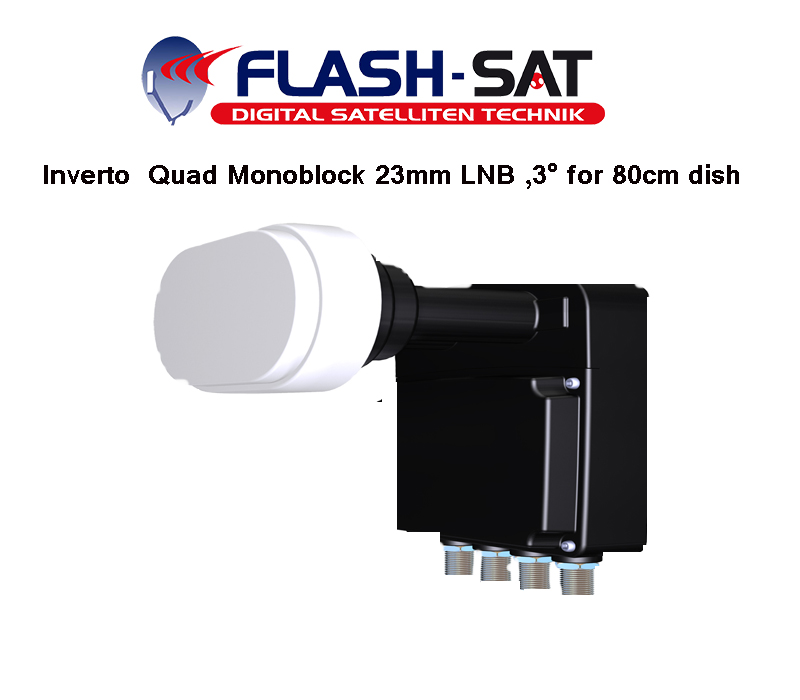

Inverto Quad Monoblock 23mm LNB ,3° for 80cm dish

Inverto  Quad Monoblock 23mm LNB ,3° for 80cm dish

Dieser speziell für die DTH-Märkte Europas konzipierte Monoblock LNB bietet optimale Eigenschaften für den dualen Satellitenempfang. Er unterstützt den Empfang (mit einer 80cm-Antenne) von Satelliten, die 3° auseinanderstehen. Dieser LNB ermöglicht die Signalverteilung zu vier Set Top Boxen mit einem Single Tuner (oder zu zwei Set Top Boxen mit einem Twin Tuner). Er eignet sich für HD-Übertragungen und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.

Hauptmerkmale

• Geringes Phasenrauschen, DVB-S2 (HDTV) kompatiblel

• Geringe Rauschzahl (0.2 dB)

• Geringer Stromverbrauch

• Sehr hohe Kreuzpolarisationsisolierung

• Sehr hohe Frequenzstabilität

Low Band Eingangsfrequenzbereich  10.7 ~ 11.7 GHz

Low Band Ausgangsfrequenzbereich  950 ~ 1950 MHz

Low Band LO Frequenz 9.75 GHz

High Band Eingangsfrequenzbereich  11.7 ~ 12.75 GHz

High Band Ausgangsfrequenzbereich  1100 ~ 2150 MHz

High Band LO Frequenz 10.6 GHz

Rauschzahl  0.2 dB Typ. (0.7 dB Max.)

LO Anfangsgenauigkeit +/- 1.0 MHz Max.

LO Temperaturdrift +/- 3.0 MHz Max.

Phasenrauschen (@ 10 kHz) - 90 dBc / Hz Max.

Konversionsgewinn  50 ~ 60 dB

Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) +/- 0.75 dB

Verstärkungsschwankung (im Vollband) +/- 4  dB Max.

Spiegelfrequenzunterdrückung 40 dB Min.

1 dB Kompressionspunkt (@ Ausgang) 0.0 dBm Min.

Umschaltungssteuerung: Satellit A/B DiSEqC 1.0 (Sat A* = Satellit in östlicher Richtung, Sat B = Satellit in westlicher Richtung)

Kreuzpolarisationsisolierung 22 dB Min.

Ausgang VSWR 2.5 : 1

Bandinterne Störung  - 60 dBm Max.

Stromaufnahme 250 mA Max. @ 11 ~ 20 V

Betriebstemperatur - 30 °C  ~  + 60 °C

Ausgangsimpedanz 75 Ω

Ausgangsanschluss F-Type (Female)

Gewicht  485 gr

Empfohlene Antennengröße 75 ~ 85 cm (F/D = 0.6)

Monoblock Befestigungsbügel 23 mm
